JMC Vapeur

BICYLINDRES Verticaux 2 à 14 cc

Bi-cylindre 5 CC,
alésage 12, course 12,
Hauteur d'arbre 16 mm
Arbre manivelle sur roulement,
tête de bielle sur demie-coussinet bronze,
longueur en bout d'arbre 95 mm,
Hauteur 95 mm,
Poids : 500 grammes,
bielle d’excentrique sur bague bronze,
excentrique En Acier traité,
largeur batie 40 mm, longueur 49 mm
idem pour tous les bicylindres sauf 14 CC et 25 CC,
Bateau de 10 à 12 Kg.

8.5 CC Course 12 alésage 15
Poids 565 grammes

14 CC course 16 alésage 15
Compound 0.65 CC alésage HP 7 mm course 10
BP alésage 10 mm course 10 mm,
Arbre manivelle et bielle de distribution sur roulement

Compound 6 CC alésage HP 10 mm BP 15 mm course 12
Arbre manivelle sur roulement

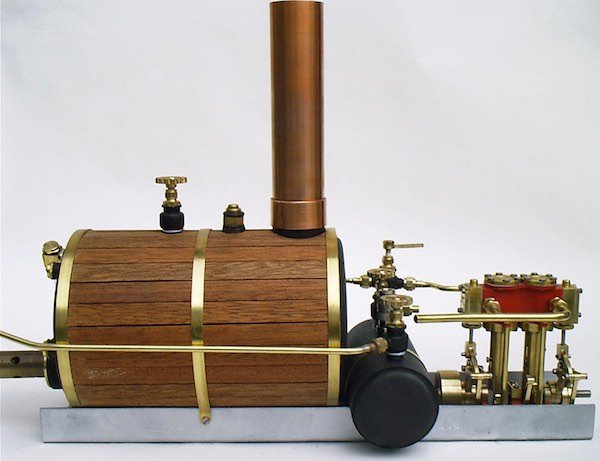

BI-CYLINDRES MONOBLOC 2 cc ou 3 cc

Chaudière 140 mm de long,
diamètre 90 avec les lattes,
hauteur avec cheminée et platine : 180 mm.
Réservoir de gaz diamètre 40x80 mm.
2CC Hauteur moteur 75 mm,
Hauteur d'axe,
arbre moteur 13 mm alésage 8 mm course 10, longueur en bout d'arbre 75 mm,
pression d'utilisation 1 bar à 4 bar
Bateau jusqu'à 6 Kg,
poids moteur 220 grammes, diamètre hélice jusqu'à 60 mm quadripales,
Moteur 3 CC course 10 alésage 10, dimensions idem que 2 CC
longueur platine support, 270 mm

TROIS CYLINDRES Verticaux de 1,5 à 21 cc

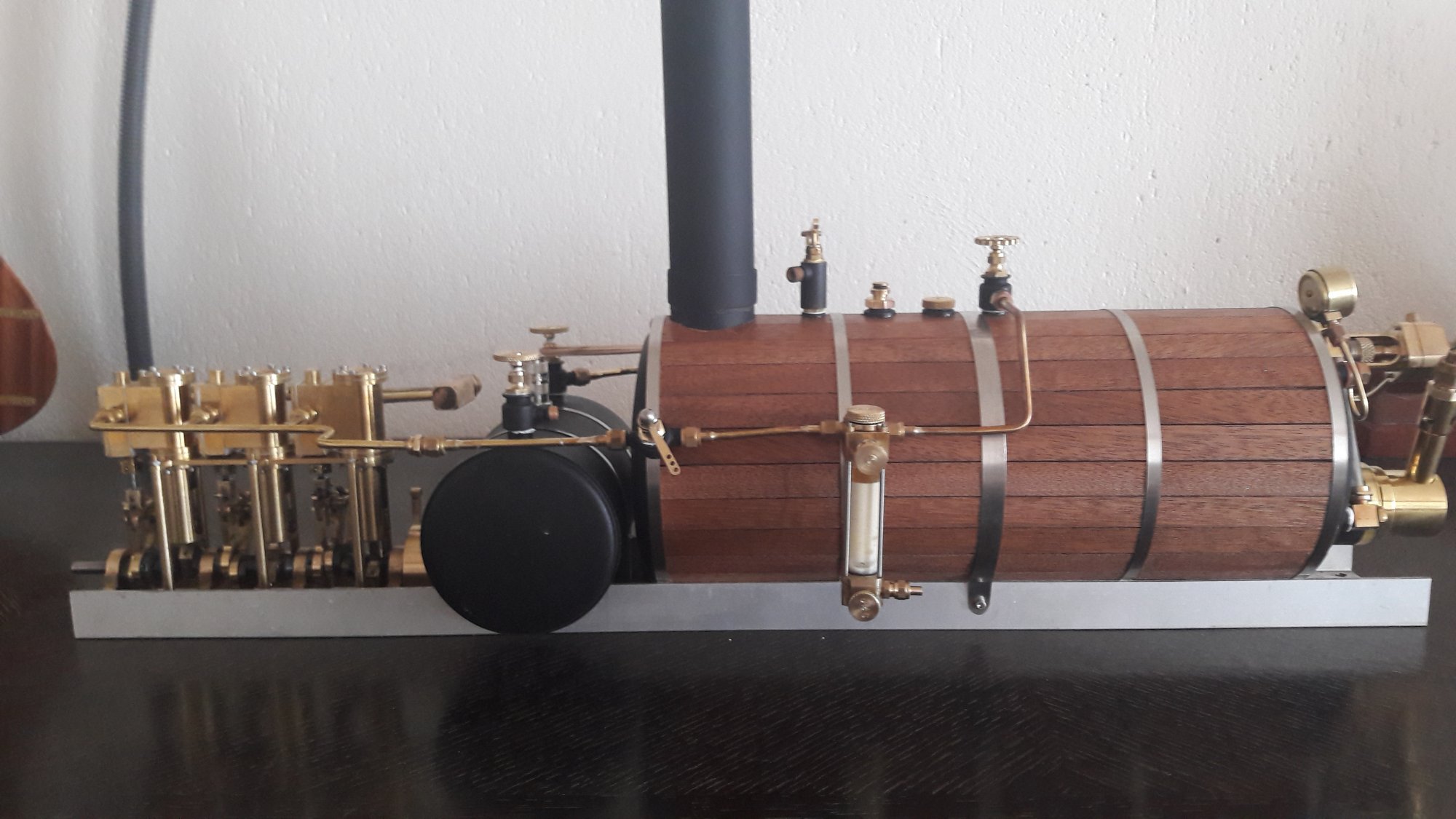

Photo 3 cylindre 7.5 CC avec graisseur transparent à purge,
vanne coupe-gaz et régulateur
